Šta je HDD podbušivanje
HDD podbušivanje, odnosno Horizontal Directional Drilling (HDD), predstavlja tehnologiju postavljanja instalacija bez potrebe za kopanjem. Ove mašine omogućavaju da se ispod zemlje napravi precizno usmerena bušotina kroz koju se kasnije provlači nov cev.
Može se koristiti za postavljanje vodovodnih i kanalizacionih cevi, gasovoda, elektro i telekomunikacionih kablova, kao i za prolazak ispod puteva, železničkih pruga, reka i kanala..
HDD podbušivanje je posebno korisno u slučajevima kada je klasičan iskop komplikovan, skup ili bi značajno poremetio saobraćaj i postojeću infrastrukturu.
Sastoji se iz nekoliko faza:
Pilot bušenje
Prvi korak u svakom HDD bušenju je bušenje pilot rupe. Cilj ove faze nije da se odmah napravi bušotina potrebnog prečnika, već da se napravi precizna početna trasa koja će kasnije biti proširena. Sistem bušenja se sastoji od bušaće glave I bušaćih šipki koje se nastavljaju jedna na drugu, HDD mašina istovremeno potiskuje i rotira bušaće šipke.
Praćenje i kontrola bušenja
Tokom pilot bušenja potrebno je znati gde se bušaća glava nalazi ispod zemlje. U samoj bušaćoj glavi nalazi se sonda koja omogućava operateru da prati položaj, dubinu, ugao i pravac bušaće glave.
Na osnovu dobijenih podataka operater može da koriguje pravac bušenja i da bušotinu vodi prema planiranoj izlaznoj tački.
Ovo je posebno važno kod prolaska ispod:
- puteva,
- železničkih pruga,
- reka i kanala,
- objekata,
- postojećih instalacija
Proširivanje bušotine
Nakon što je pilot bušotina završena, njen prečnik najčešće nije dovoljan za provlačenje planirane cevi. Umesto pilot glave stavlja se proširivač (backreamer) koji se vuče nazad sa bušaćim šipkama.
Dok se kreće kroz zemljište, backreamer proširuje postojeći kanal i priprema ga za ugradnju cevi. Kod većih prečnika često nije dovoljno samo jedno proširivanje. Bušotina se može proširivati u više prolaza, postepeno povećavajući njen prečnik.
Izbor odgovarajućeg backreamera zavisi od:
- vrste zemljišta,
- prečnika cevi,
- dužine bušotine,
- potrebnog prečnika bušotine,
- karakteristika HDD mašine.
Kod različitih tipova zemljišta koriste se različite konstrukcije alata. Zbog toga pravilan izbor alata ima veliki uticaj na brzinu i pouzdanost rada.

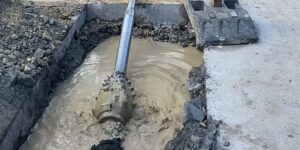

Povlačenje cevi
Kada se rupa proširi na odgovarajući prečnik sledi završna faza, povlačenje cevi. Umesto proširivača se na cevi kači odgovarajući povlakač cevi (pipe puller) koji povezuje novu cev sa bušaćim šipkama.
Kada mašina povlači bušaće cevi unazad, nova cev se istovremeno povlači. Tokom ovog procesa važno je kontrolisati silu povlačenja kako bi se sprečilo preopterećenje cevi, alata i same mašine.
Kopanje VS podbušivanje
| Klasično kopanje | HDD podbušivanje |
| Potrebno je otvoriti rov duž trase | Veći deo trase ostaje neiskopan |
| Veliko narušavanje površine | Minimalno narušavanje površine |
| Otežava saobraćaj | Omogućava prolazak ispod puteva |
| Veća količina iskopa | Znatno manje klasičnog iskopa |
| Potrebno vraćanje površine u prvobitno stanje | Manje površine za sanaciju |
| Ograničeno postojećim objektima i preprekama | Moguće bušenje ispod prepreka |
| Jednostavnije za neke kratke i otvorene trase | Posebno pogodno za složene i zatvorene trase |
Kako se bira odgovarajuća HDD mašina
Kod izbora HDD mašine dosta faktora ulazi u igru, ipak izdvojili bismo neke od najvažnijih:
Dužina bušotine
Dužina planirane trase jedan je od osnovnih kriterijuma za izbor HDD mašine. Za duže bušotine potrebna je mašina sa većom silom povlačenja, većim obrtnim momentom i odgovarajućim bušaćim šipkama.
Prečnik instalacije
Vrsta projekta I namena cevi određuje koliki prečnik bušotine je potrebno napraviti. Što je cev većeg prečnika, to je potrebno više proširivanja i veći kapacitet mašine i alata.
Vrsta zemljišta
Nije isto bušiti kroz pesak, glinu, šljunak ili čvrstu stenu. Vrsta zemljišta direktno utiče na izbor pilot glave, backreamera, bentonita i ostalog alata.
Sila povlačenja
Sila povlačenja, predstavlja jednu od ključnih karakteristika HDD mašine. Mora biti dovoljna da mašina može bezbedno da povuče bušaći niz i instalaciju kroz pripremljenu bušotinu.
Obrtni moment
Obrtni moment određuje sposobnost mašine da rotira bušaći niz i alat tokom bušenja i proširivanja.

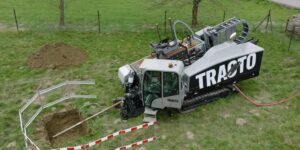

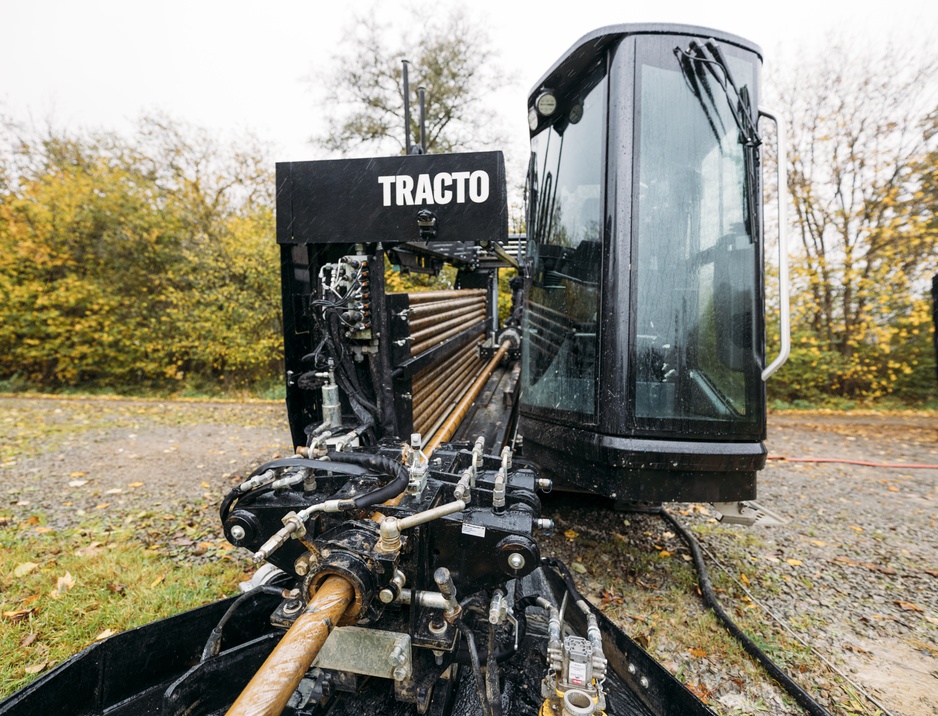

TRACTO mašine za podbušivanje
IKT sarađuje sa Nemačkom firmom TRACTO TECHNIK koja se smatra Mercedesom kada se radi o mašinama za podbušivanje. Nije da se hvalimo ali svaki bušać koji je radio na TRACTO mašini zna koja je razlika. Neki čak odbijaju da buše sa drugim mašinama.
Od 2026. smo postali ekskluzivni zastupnik za Srbiju, I za naše kupce na stanju držimo rezervne delove za mašine, a imamo I obezbeđen servis.
Ako imate bilo kakva pitanja stojimo na raspolaganju. 😊
