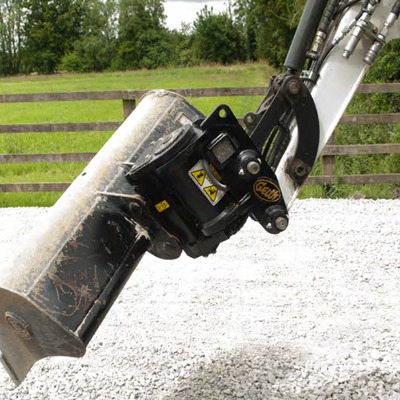

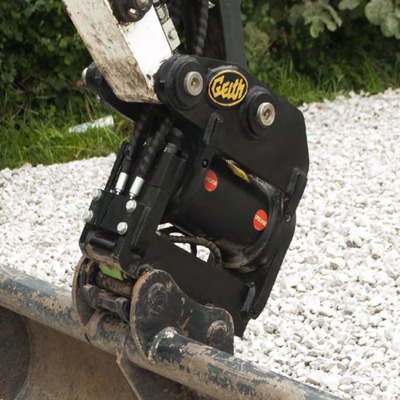

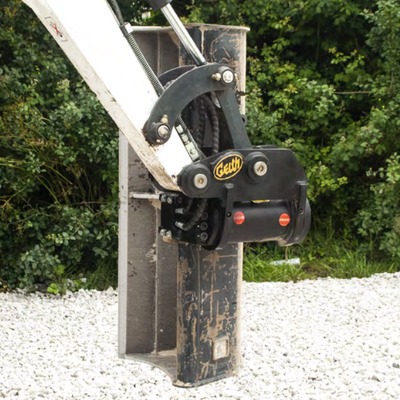

Hidraulična brza spojka za bager sa tiltom

Sistem zaključavanja je trostruki (triple lock): pozitivno zaključana prednja brava koja je podrazumevano zaključana (za otvaranje je potreban hidraulični pritisak — Geith je prvi u industriji uveo prednju sigurnosnu bravu za prihvatni rukavac na brzoj spojci), zadnja brava i nepovratni ventil (check valve) na cilindru, za maksimalnu bezbednost. Spojka omogućava rad kašike u obrnutom (shovel) položaju, što olakšava iskop i zatrpavanje uz zidove, temelje i ispod cevi, kao i širok opseg razmaka prihvatnih rukavaca (variable pin centre) za prihvat različitih priključaka.

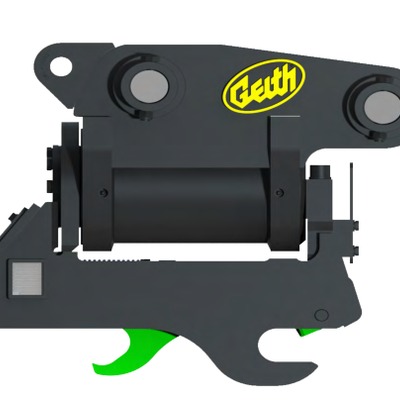

Kompaktna konstrukcija smanjuje produžetak vrha priključka (tip radius), a protočni regulacioni ventili omogućavaju jednostavno podešavanje brzine tiltovanja prema potrebama rukovaoca. Tiltovati se može bilo koji priključak, ne samo kašika za ravnanje — omogućava, na primer, iskop ravnih temelja bez potrebe za niveliranjem gusenica same mašine. Izrađena je od korozivno otpornih, visokolegiranih zglobnih rukavaca i zamenljivih kaljenih čaura, za nisko održavanje. Usklađena je sa standardima EN474, ISO13031 i NSW.

Tehnički podaci

Model	GT05	GT07	GT10	GT14	GT23	GT27
Kompatibilna QC baza	QC35-40	QC45 / QC50	QC45 / QC50 / QC55 / QC60	QC60 / QC65	QC70 / QC80	QC80 / QC90
Maks. težina mašine	5.000 kg	7.000 kg	10.000 kg	14.000 kg	23.000 kg	27.000 kg
Ugao tiltovanja	180°	180°	180°	134°	134°	134°
Izlazni obrtni moment	2.800 Nm	4.700 Nm	7.300 Nm	10.500 Nm	14.000 Nm	18.000 Nm
Držeći obrtni moment	6.800 Nm	12.000 Nm	18.000 Nm	26.000 Nm	35.000 Nm	46.000 Nm
Približna težina spojke	99 kg	153 kg	208 kg	326 kg	592 kg	747 kg

Primena

Iskop i ravnanje na kosinama, nagibima i neravnom terenu bez potrebe za pomeranjem ili niveliranjem mašine
Iskop uz zidove, temelje i ispod cevi, uz rad priključka u obrnutom (shovel) položaju
Tiltovanje bilo kog priključka — kašika, viljuški i drugog alata, ne samo kašike za ravnanje
Gradilišta gde se traži veći radni opseg, preciznost i bezbednost pri radu sa priključcima

Prednosti

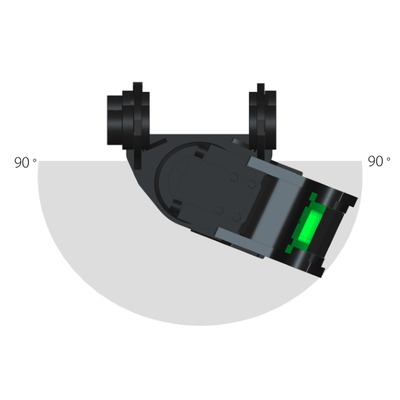

Tiltovanje priključka do 180°, u zavisnosti od modela — znatno širi radni opseg mašine
Trostruki sistem zaključavanja (prednja brava, zadnja brava, nepovratni ventil na cilindru) za maksimalnu bezbednost
Prednja brava podrazumevano zaključana — otvara se samo pod hidrauličnim pritiskom
Mogućnost rada u obrnutom položaju za iskop i zatrpavanje uz prepreke
Kompaktna konstrukcija sa manjim produžetkom vrha priključka
Podesiva brzina tiltovanja putem protočnih regulacionih ventila
Korozivno otporni rukavci i zamenljive kaljene čaure — nisko održavanje
Šest modela (GT05–GT27) za mašine od 5 do 27 tona
Usklađeno sa EN474, ISO13031 i NSW standardima

Kategorija Brze spojke za bagere Brend: Geith

Hidraulična brza spojka sa tiltom (tilting quick coupler) omogućava bageru da svoje priključke naginje (tiltuje) bočno do 180°, čime se značajno proširuje radni opseg mašine, povećava produktivnost i bezbednost rada. Spojka koristi Geith-ov sopstveni hidraulični pogonski element, ugrađen na proverenu Geith hidrauličnu bazu spojke, usklađenu sa standardom ISO13031.
