Površinsko bušenje (Top Hammer) - bušaći pribor za rudnike, kamenolome i tunele
Top Hammer je najrasprostranjenija metoda bušenja u rudarstvu, kamenolomima i tunelogradnji. Zahvaljujući jednostavnoj konstrukciji, velikoj brzini bušenja i pouzdanosti u različitim tipovima stena, primenjuje se za pripremu rupa za miniranje ili ankerisanje.
Pravilno odabran bušaći pribor – šipke, krune, spojnice i adapteri – direktno utiče na brzinu napredovanja, potrošnju energije i dužinu trajanja opreme. Ova metoda je najefikasnija za bušenje do oko 30 metara dubine, dok se za dublje i bušotine većeg prečnika po pravilu koristi DTH bušenje.
Kako funkcioniše površinsko bušenje
Kod Top Hammer bušenja, udarna energija nastaje u hidrauličnom ili ređe pneumatskom čekiću, koji se nalazi na površini, iznad otvora bušotine. Otuda i naziv Top Hammer. Udar, rotacija i ispiranje prenose se kroz ceo lanac bušaćeg pribora: od usadnika, preko šipki i spojnica, do krune na dnu rupe. U nastavku možete pročitati koji su sastavni proizvodi koji se koriste:

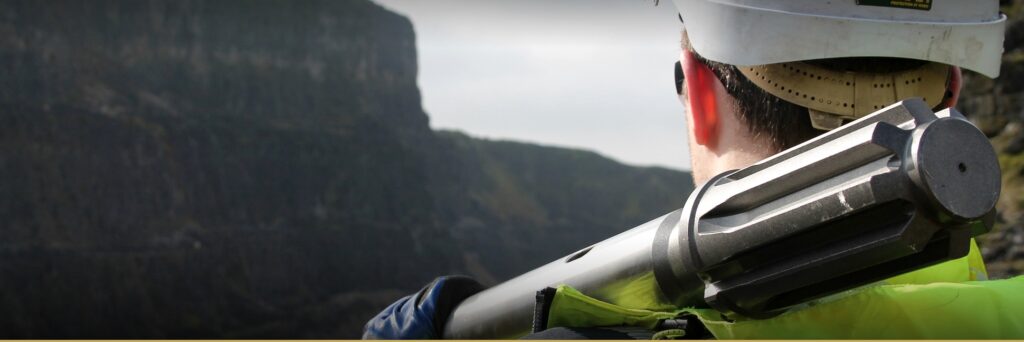

Usadnik (shank adapter)
Usadnik je prvi element u lancu pribora, ugrađuje se direktno u bušaću glavu i prima udarac i rotaciju i prenosi ih ka šipkama i na kraju kruni. Za razliku od ostalih elemenata koji se povezuju isključivo navojem, usadnik ima i poseban profil (splined shank) kojim naleže u čekić bušilice.
Kako prima najveće i najučestalije udarno opterećenje u celom sistemu, usadnik je izložen brzom habanju na mestu naleganja u čekić, zbog čega ga treba redovno kontrolisati i pravovremeno menjati. Istrošen usadnik smanjuje prenos energije na ceo pribor i može oštetiti sam čekić bušilice, što je znatno skuplja popravka od zamene usadnika.

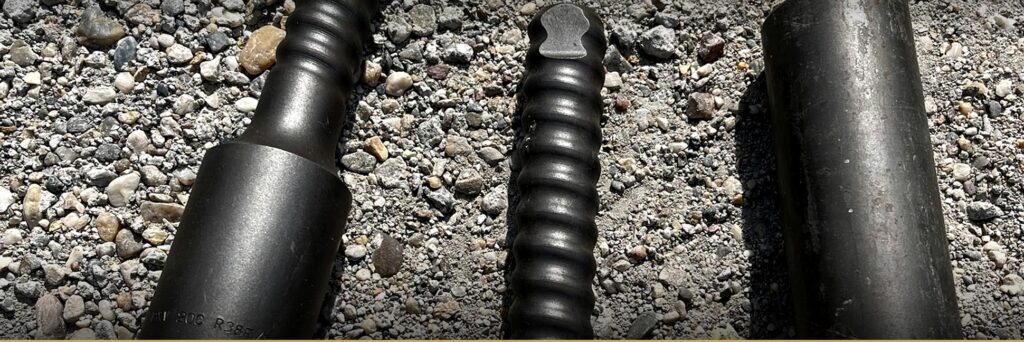

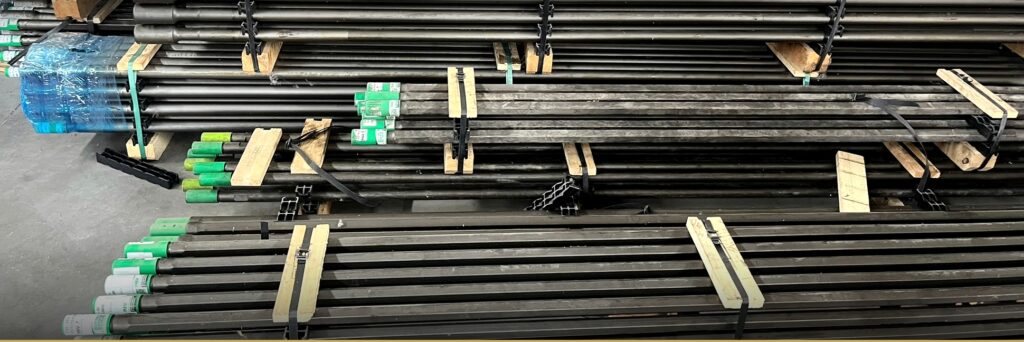

Bušaće šipke (dril rods)
Bušaće šipke prenose udarnu energiju i obrtni moment od bušilice do krune, a kroz njihov centralni kanal ubacuje se voda ili vazduh koji ispira izbušeni materijal iz rupe. Izrađuju se od legiranog čelika visoke čvrstoće, otpornog na zamor materijala izazvan hiljadama udaraca u minuti. Dužina, prečnik i navoj šipke biraju se prema dubini bušotine, tipu bušilice i prečniku krune, a za bušenje na veće dubine po pravilu se kombinuju sa produžnim šipkama.
Po obliku šipke mogu biti okrugle i šestougaone. Po načinu nastavljanja se dele na: Standardne šipke (imaju muški, spoljni navoj na oba kraja) i Muško-Ženske Speedrod šipke (na jednom kraju imaju muški, spoljni navoj, a na drugom imaju ženski, unutrašnji navoj). Speedrod šipke znatno ubrzavaju proces nastavljanja šipki.
Spojnice (adapters)
Spojnice služe za povezivanje dve bušaće šipke, kada je potrebno bušiti na veće dubine od jedne šipke. Iako deluju kao jednostavan element, spojnice prenose puno opterećenje udarne energije i obrtnog momenta, pa moraju biti izrađene od kvalitetnog čelika. Postoje 2 osnovne vrste spojnica: Spojnice za nastavljanje i Prelazne spojnice za nastavljanje.

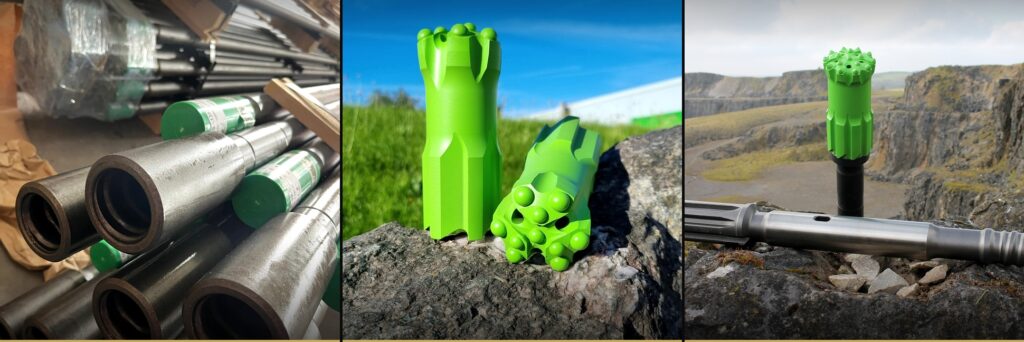

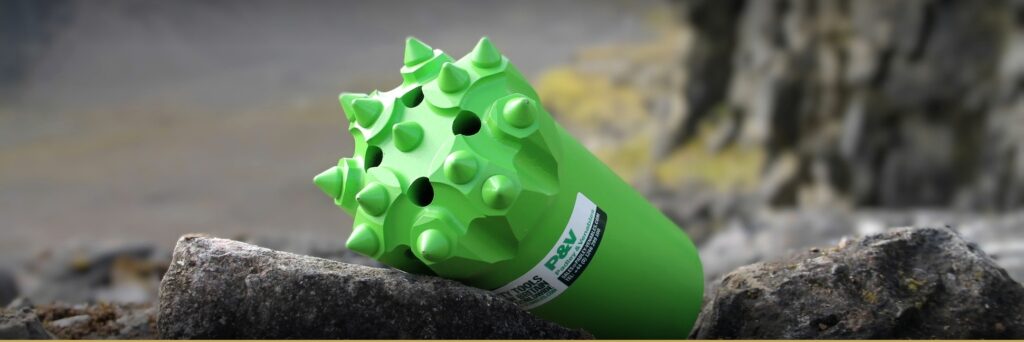

Krune (drill bits)
Kruna je poslednji element u nizu i služi za razbijanje stene u koju se udara. Izrađuje se ojačanog čelika a na vrhu ima vidije (bradavice) koje se prave od posebnih karbida. Krune se biraju prema geometriji tela, rasporedu rupa i obliku karbida. Pravilan izbor krune značajno produžava vek trajanja pribora i smanjuje troškove bušenja po metru.
Postoje 2 standardne vrste kruna: za bušenje tunela i za nastavljanje.
Gde se koristi Top Hammer bušenje
Tunelling, drifting and bolting
U tunelogradnji, Top Hammer pribor koristi se za bušenje rupa za miniranje po čelu tunela (tunelling), bušenje istražnih i pomoćnih hodnika (drifting), kao i za ankerisanje stenske mase radi obezbeđenja stabilnosti iskopa (bolting).
Extension drilling
Bušenje sa nastavljanjem šipki, primenjuje se za pripremu masovnog miniranja u rudnicima i kamenolomima, gde je potrebno izbušiti veliki broj paralelnih bušotina dubine i po nekoliko desetina metara.
Kako izabrati pravi Top Hammer pribor
Za optimalnu brzinu bušenja i manje habanje opreme važno je razmotriti sledeće stvari prilikom površinskog bušenja:
Tvrdoća i struktura stene
Tvrdoća stene određuje koliko energije je potrebno da se materijal razbije, ali podjednako je važna i struktura stene: da li je homogena i kompaktna ili slojevita, ispucala i sa šupljinama. U homogenim stenama bušenje je predvidljivo, a kruna se ravnomerno troši, dok slojevite i ispucale stene izazivaju vibracije, otežavaju vođenje bušotine u pravcu i ubrzavaju habanje pribora. Na to se nadovezuje i abrazivnost – peščari i kvarciti troše krunu i šipke znatno brže od tvrdih, ali manje abrazivnih stena poput krečnjaka, čak i kada je tvrdoća slična.
Trošak po metru bušenja
Ono što zanima svakog bušača je koliko metara mogu da izbuše sa priborom koji koriste. Jako često, jeftiniji pribor ne mora da znači i manji trošak po izbušenom metru. Kvalitetnija kruna ili šipka mogu koštati više na početku, ali ako izbuše duplo više metara pre zamene, ukupan trošak po metru je niži, uz manje zastoja zbog zamene pribora. Pri izboru pribora vredi tražiti podatke o očekivanom veku trajanja i uporediti ih sa cenom, umesto da se odluka donosi isključivo na osnovu nabavne cene.
Dostupnost rezervnih delova i servisna podrška
Čak i najkvalitetniji pribor se troši i povremeno mora da se menja. Da ne bi došlo do toga da Vam bušilica stoji i da gubite novac, važno je imati pravog dobavljača. Mi u IKT-u držimo širok asortiman bušaćeg pribora na stanju i obezbeđujemo brzu isporuku, uz tehničku podršku pri izboru pribora koji odgovara vašoj bušilici i uslovima rada.
